800吨BDF水箱板液压机是山东沃达重工根据客户需求定做的一款框架式带液压垫装置的拉伸机,冲压1250x1250mm、1080x760mm的BDF水箱板,机身为优质钢板焊接框架式结构,采用PLC可编程控制器+伺服系统控制,实现一键操作,提高生产效率。800吨框架式液压机专用于金属板材的拉伸、弯曲、成型工艺。可进行落料、校正、压装、冲裁。适用于汽车、航空、化工等行业的需要。
![800吨框架式液压机 800吨框架式液压机](/uploadfile/ueditor/image/202407/172170594116c44f.jpg)
800吨框架式液压机
800吨框架式液压机机架为整体式框架结构,主要结构件为钢板焊接箱式结构,采用优质钢板,通过二氧化碳气体保护焊焊接而成,结构件焊接标准按国家有关标准执行,坡口符合行业标准,焊缝做探伤处理,无焊渣和留疤现象,并经回火工艺处理消除其结构内应力,最后进行砂磨喷漆处理,机架整体平整美观。
800吨框架式液压机主机主要由机身、滑块、液压垫、附加工作台、油缸等组成。机身为整体框架结构;立柱上布置了可调斜楔式四角八面导轨作为滑块的导向,导轨导向面积大、间隙小,抗偏载能力强,精度保持性好;主工作油缸均布在上横梁内;液压垫缸均布在工作台内。
800吨BDF水箱板液压机车间试机展示:
![800吨BDF水箱板液压机 800吨BDF水箱板液压机](/uploadfile/ueditor/image/202407/17217062777254b3.jpg)
800吨BDF水箱板液压机
![BDF水箱板液压机车间试机 BDF水箱板液压机车间试机](/uploadfile/ueditor/image/202407/1721706277d9e808.jpg)

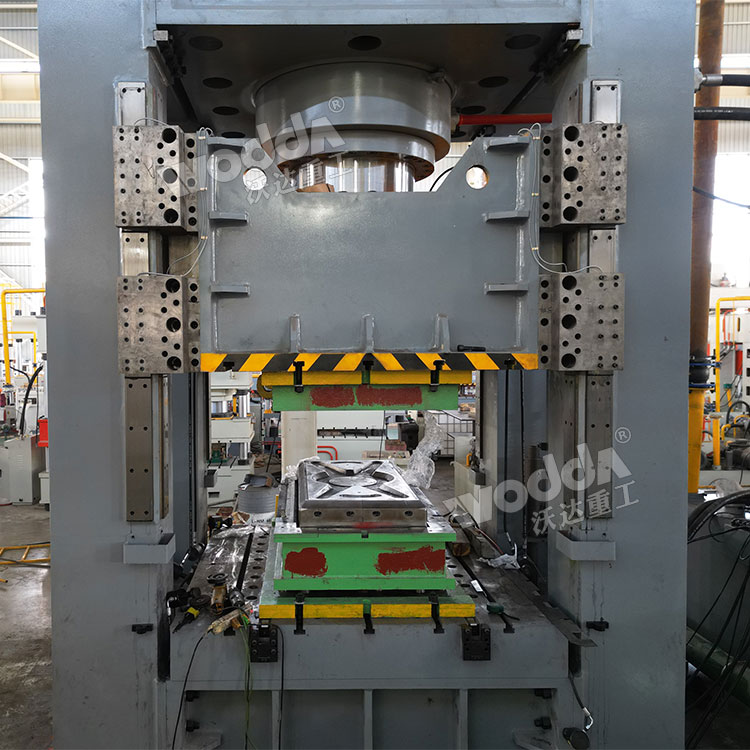

BDF水箱板液压机车间试机
![bdf水箱板冲压件 bdf水箱板冲压件](/uploadfile/ueditor/image/202407/1721706277224eb7.jpg)
bdf水箱板冲压件
800吨框架式液压机的性能特点:
1、机身采用计算机优化设计,全钢板焊接的框架式结构,精度保持性好;
2、液压控制采用插装阀集成系统,工作可靠,流量大,内泄小,使用寿命长;
3、四角八面导轨,导向精度高,抗偏载能力强;
4、新型油缸密封元件,可靠性高,寿命长;
5、滑动运行速度快,工作效率高;
6、工作台垫板下方设有液压垫,工作台垫板上面设有足够的顶杆孔、液压垫的工作范围分为拉伸、顶出和不顶出三种;
7、800吨框架式液压机采用PLC控制,工作灵敏可靠,柔性好;
8、可根据用户需求选配伺服全数控系统,节能省电,调整方便。
800吨框架式液压机采用四角八面导轨导向设计,调整精度高、抗偏载能力强。采用反拉伸工艺、液压垫可安装于工作台中或工作台外。液压系统采用插装阀,电气系统采用PLC自动控制。具备电动、半自动操作功能,各运动部件的行程、压力、速度在一定范围内均独立可调,满足金属制品成型件的需要。
在BDF不锈钢水箱板生产工艺中,液压机是其关键生产设备之一,尤其是在板材成型的过程中,主要用于将不锈钢板与镀锌钢板(或其他金属板)经特殊工艺复合后冲压成水箱标准模块,进而组装成BDF水箱。该液压机也称BDF不锈钢水箱板液压机,常见四柱式、框架式两种结构,对于生产BDF水箱板,可能需要使用500吨以上的液压机,而对于更大的板材,可能会用到800吨液压机或1000吨液压机。
